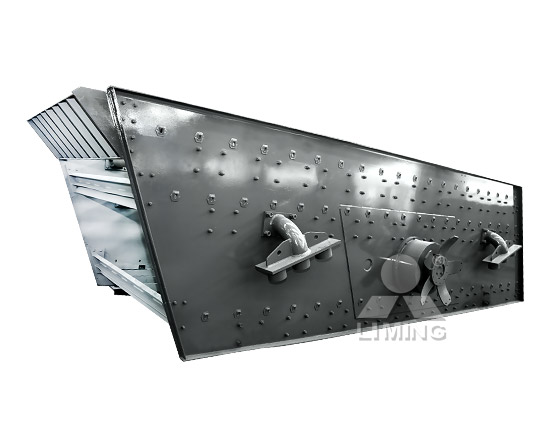

YKN系列振动筛,高强度大激振力的圆振动筛
性能&标准
结构优化
运用有限元分析技术对筛框进行优化计算；侧板采用整体折弯件，不易产生焊接裂纹；激振器通过调整副偏心块的数量，便可以满足不同激振力要求，适应不同振幅的要求。
维修方便
该系列振动筛采用同步齿形带结构，与齿轮同步器相比，重量轻，维修方便；激振器采用外置式块偏心结构，比轴偏心振动器装拆方便，维修更容易；激振器之间用万向节联接，安装更换灵活。
运行稳定
电机与激振器联接采用挠性联轴器，使力矩的传动没有轴向力的传递，从而运行更加稳定。
工作原理
YKN系列振动筛主要由电机传动部，中间轴部件，挠性联轴器，激振器组件，筛框组件等部分组成。
YKN系列振动筛采用偏心块作激振源来带动筛体作圆振动，其工作原理是：筛框通过弹性支撑在底座（或基础）上，偏心块件安装在轴上，轴通过轴承和轴承座安装在筛框的侧板上，主轴旋转时带动偏心块旋转，偏心块产生的惯性力迫使筛框产生振动。随着电动机连续运行，筛机作近似圆轨迹运动，实现筛分作业。
技术参数
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
| 型号 | 筛网面积（m²） | 安装倾角（°） | 筛孔尺寸（mm） | 最大筛分粒径（mm） | 振动次数（r/min） | 双振幅（mm） | 装机功率（kW) | 处理能力（t/h） |
| 2YKN1860 | 2×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 3YKN1860 | 3×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 4YKN1860 | 4×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 30 | 70~400 |
| 2YKN2160 | 2×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 100~600 |
| 3YKN2160 | 3×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 100~600 |
| 4YKN2160 | 4×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 100~600 |
| 2YKN2460 | 2×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 150~850 |
| 3YKN2460 | 3×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 150~850 |
| 4YKN2460 | 4×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 150~850 |
| 2YKN3075 | 2×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 3YKN3075 | 3×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 2YKN3672 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YKN3672 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
